Unsichtbare Produktionsfehler erkennen

Isra Vision – Multiview für die lückenlose Inspektion

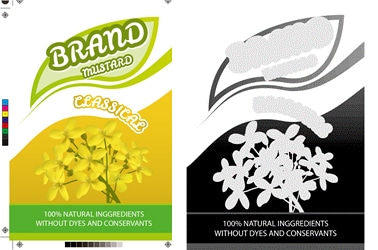

Das Printstar-Inspektionssystem detektiert mit der Multiview-Funktion auch Schutz- oder Effektlackierungen (Quelle: Isra Vision)
Das Printstar-Inspektionssystem detektiert mit der Multiview-Funktion auch Schutz- oder Effektlackierungen (Quelle: Isra Vision)

Bei flexiblen Verpackungen erwarten Markenartikler und qualitätsbewusste Verbraucher eine gleichbleibend hohe Qualität. Kommt es zu kleinsten Abweichungen und Fehlern, werden die Hersteller in die Pflicht genommen. Um noch bessere Ergebnisse zu erzielen, stehen für das 100% Inline-Inspektionssystem Printstar Multiview-Funktionen zur Verfügung.

Dabei decken mehrere Kamerabänke gleichzeitig weitere Inspektionsfunktionen ab. Die Technik erkennt auch zunächst unsichtbare Produktionsfehler wie Hazing und Kaltsiegeldefekte. Mit Hilfe von Fehlererkennungstools werden nur relevante Fehler gemeldet. Die erweiterte Inspektionslösung soll so zu einem deutlich geringeren Materialverbrauch und Ausschuss führen dem Hersteller eine prozesssichere und ertragsreiche Produktion sichern.

Anzeige

 Durch den Einsatz hochauflösender LCD-Kameras in Kombination mit ultraheller LED-Beleuchtung erkennt die Kaltversiegelungsanwendung sowohl einzeln als auch wiederholt auftretende Kaltsiegeldefekte wie z. B. Verunreinigungen in Echtzeit. Zudem wird die Registergenauigkeit der Vorder- und Rückseite geprüft. Die Inspektion wird gleichzeitig von beiden Kanälen mit überlagerter Darstellung durchgeführt. Passt die die Siegelschicht auf der Rückseite nicht genau zum Druckbild auf der Vorderseite, so wird sofort der Operator mit einem akustischen Signal informiert. Ein weiterer Nebeneffekt: Die prozessbremsenden Druckmarken fallen weg. Müssen diese nicht mehr gesetzt werden, so verringert sich auch die zu bedruckende Folienbreite und Materialkosten können entsprechend eingespart werden.

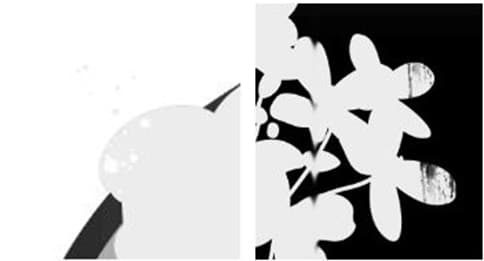

Printstar erkennt Lackspritzer außerhalb des zu lackierenden Motivs, fehlende Lackierung oder verschmierten Lack (Quelle: Isra Vision)
Printstar erkennt Lackspritzer außerhalb des zu lackierenden Motivs, fehlende Lackierung oder verschmierten Lack (Quelle: Isra Vision)

Wichtig zur Detektierung von Kaltsiegeldefekten ist die Inspektion von Schutzlack oder Veredelungen bei flexiblen Verpackungen. Es stehen unterschiedlichste Möglichkeiten der Druckveredelung zur Verfügung. Optische und haptische Effekte können z. B. erzielt werden, indem die Oberfläche der Folie mit verschiedenen Lacken, Print-Effekten und Prägungen bearbeitet wird. Ob eine schlichte Prägung, ein Glanz- oder Soft-Touch-Effekt oder eingearbeitete Silber- und Gold-Pigmente – besondere Effekte müssen hundertprozentig fehlerfrei sein, nur so wird die besondere Qualität und Wertigkeit des Printproduktes gewährleistet.

Um eine Inline-Druckinspektion bei verschiedenen Lack- und Laminierungstechniken mit gleichzeitiger Detektierung von Fehlern auf der Vorder- und Rückseite zu gewährleisten, werden auch hierbei die Bahnen gleichzeitig von oben und unten geprüft. Zum Einsatz kommen dabei fest installierte Bildaufnahmeeinheiten mit hochauflösenden Zeilenkameras und einer sehr hellen LED-Beleuchtung.

Hazing, oder auch als Fogging bekannte Defekte werden zumeist durch einen Rakel, Zylinder oder eine Farbe verursacht. Die unerwünschte, meist leichte und gleichmäßige Farbübertragung außerhalb des Bildbereichs auf transparenten Substraten sind für den Bediener unsichtbar und werden erst später im nachgelagerten Produktionsablauf – oder im schlimmsten Fall erst vom Kunden – entdeckt und reklamiert. Zieht sich ein solcher Defekt als kontinuierlicher Farbschleier durch die Produktion, muss das gesamte Material vernichtet und mit einem hohen Kostenaufwand neu gedruckt werden.

Hazing-Defekte sind auch für anspruchsvolle Inspektionslösungen schwer zu detektieren. Aufgerüstet mit der „Advanced Hazing Detection“, kann Printstar dieses beeinträchtigende Tonen inspizieren. Ausgereifte Zeilenkameras detektieren dabei die Bahn und erkennen die Fehler, die das menschliche Auge während des Druckvorganges nicht sieht. Das System alarmiert den Bediener, der sofort – noch während der Produktion – geeignete Gegenmaßnahmen einleiten kann.

Eine im Printstar-System integrierte Inspektionsdatenanalyse gewinnt wertvolle Daten, die für die  Verbesserung des Produktionsprozesses genutzt werden können. Dabei ist auch eine Analyse des Produktionsprozesses mit der Data Mining-Software EPromi möglich und führt zu einer bestmöglichen Unterstützung für die Produktionsoptimierung. Darüber hinaus stehen mit Quickproof, Viewstar und Colorstar nützliche Tools für kürzere Rüstzeiten zur Verfügung.
